结构说明

开关柜按GB3906和IEC62271-200:2003要求进行设计。整体由柜体和可抽出部分（手车)两部分组成，柜体结构均采用敷铝锌板用螺栓栓接组装成型，用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室，并且所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10×60MM的接地母线。

结构特点

简单有效地“五防”闭锁,防止误操作;

可配用VS1、VW2、VD4、3AH等真空断路器;

可配用电压互感器手车、隔离手车、熔断器手车等，相同用途的手车具有互换性;柜体可靠墙安装、柜前维护，减少占地面积;

断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生;电缆室空间充裕、可连接多根电缆;

外壳防护等级达到IP4X，断路器室门打开时及各隔室间防护等级为IP2X;材质可选用镀锌板或敷铝锌板制作。

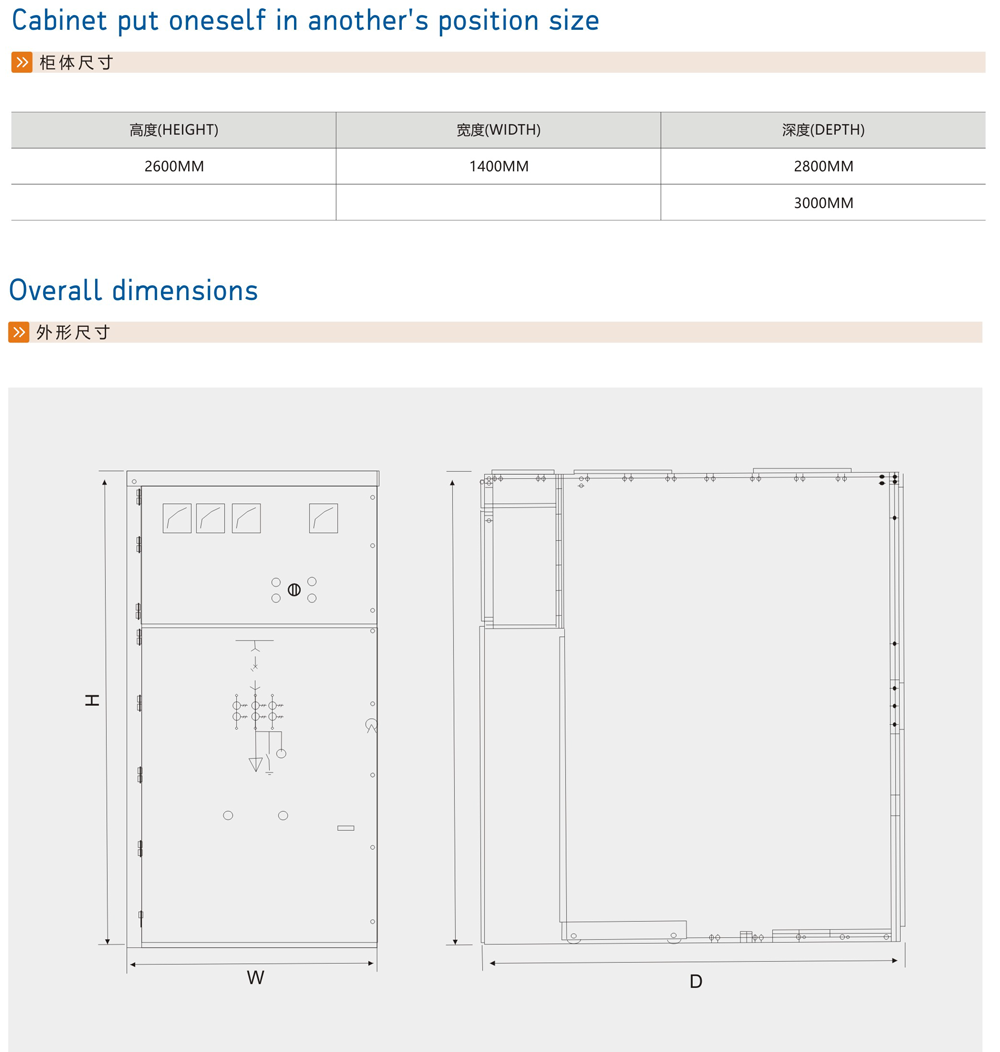

其他参数
